رله شیشه ای 8 آمپر، 12 ولت DC، 8 پایه فیندر مدل 405290120000

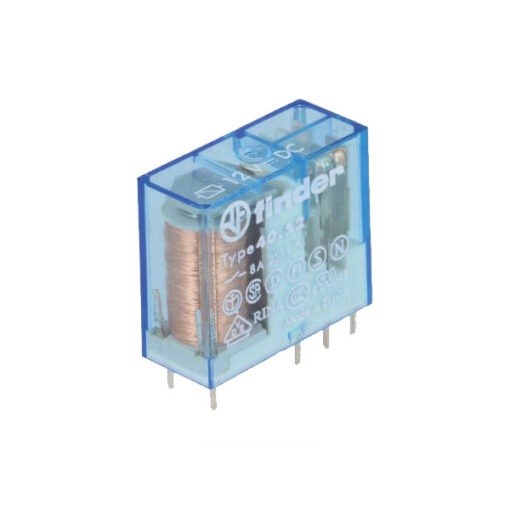

رله فیندر 405290120000 از نوع رله PCB مینیاتوری(کتابی) ۸ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 12 ولت DC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که می‌توان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله ۴۰.52.۹.۰12.۰۰۰۰ است. رنگ آبی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.

از هریک از دو کنتاکت رله فیندر 405290120000 می‌توان 8 آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی و خازنی (شیربرقی، روشنایی LED و مشابه آن) حداکثر جریان‌کشی حدود 1 آمپر باید لحاظ گردد.

رله فیندر 40619012 دارای 8 پایه است، که دو پایه آن برای تحریک بوبین و اعمال ولتاژ 12VDC است. سه پایه مربوط به کنتاکت اول و سه پایه نیز مربوط به کنتاکت دوم است

قدرت کلیدزنی رله فیندر ۴۰529012۰۰۰۰

جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:

1. برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
   • در ولتاژ 30VDC حداکثر جریان 8 آمپر
   • در ولتاژ 110VDC حداکثر جریان 300 میلی‌آمپر
   • در ولتاژ 220VDC حداکثر جریان 120 میلی‌آمپر
2. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 2000 ولت‌آمپر را قطع و وصل کرد.
3. برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 400 ولت‌آمپر را قطع و وصل کرد.

برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.3 کیلووات را می‌توان کنترل کرد.
