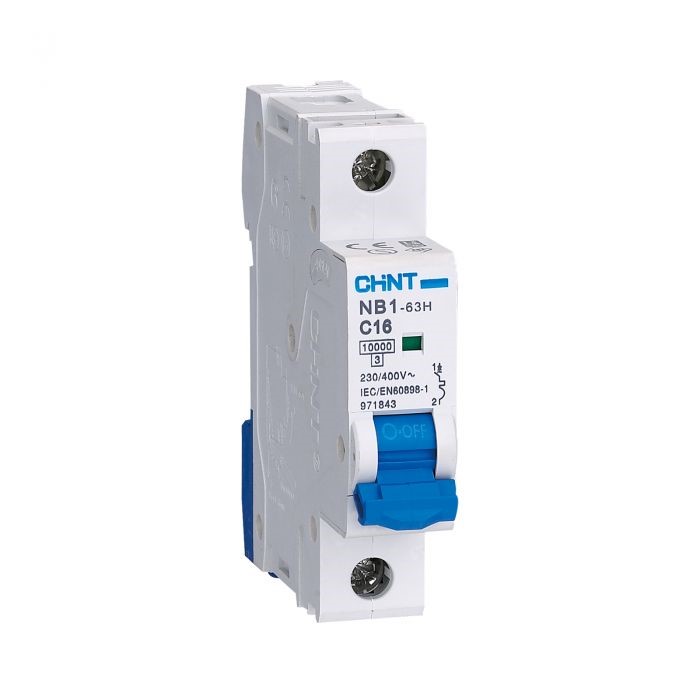

کلید مینیاتوری تک پل 16 آمپر CHINT سری NB1-63/1P C16

کلید مینیاتوری 6 کیلوآمپر سه پل 16 آمپر چینت مدل NB1-63/1P C16 با ولتاژ ورودی حداکثر 400 ولت  AC  و تحمل جریان نامی 16 آمپر طراحی‌شده است. حداکثر تحمل جریان لحظه‌ای این محصول 6000 آمپر و حداکثر ولتاژ ایزولاسیون آن 500 ولت است. این کلید از نوع C بوده که برای حفاظت از بارهای مقاومتی و القایی مناسب است. قطع این کلید برای اضافه بار بین 5 تا 10 برابر جریان نامی کلید است. تشخیص جریان اضافه بار توسط بی‌متال داخلی صورت می‌گیرد که با عبور جریانی بزرگتر از جریان نامی و بصورت مدت‌دار گرم شده و با خم‌شدن، باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع می‌کند. همچنین جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم‌پیچ داخلی با توجه به میدان مغناطیسی که ایجاد می‌کند باعث قطع کلید مینیاتوری می‌شود.

انواع کلید مینیاتوری (فیوز مینیاتوری یا فیوز برق) :

کلید مینیاتوری به تیپ‌های مختلفی تقسیم می‌شود نوع B که برای مصارف روشنایی مورد استفاده قرار می‌گیرد، نوع C که کلید مینیاتوری موتوری نام دارد و معمولاً در صنعت و مدارات موتور دار استفاده می‌شود، نوع D که فیوز مینیاتوری ترانسفورماتوری نام دارد، نوع K که فیوز مینیاتوری قدرت نام دارد و نوع Z که یک کلید مینیاتوری بسیار حساس است. در بین انواع کلید مینیاتوری نوع B و C بیشترین کاربرد را دارد.

الف. فیوز مینیاتوری نوع B :

کلید مینیاتوری چانت نوع B معمولاً در مصارف خانگی و روشنایی کاربرد دارد، این کلیدها زمانی که جریان اضافه بین 3 تا 5 برابر جریان نامی مدار باشد جریان الکتریکی را قطع می‌کند و با توجه به حساسیت آنها برای کاربردهای عادی خانگی استفاده می شوند و به آنها فیوز مینیاتوری تندکار گفته می‌شود.

ب. فیوز مینیاتوری نوع C :

کلید مینیاتوری نوع C که بیشتر کاربرد صنعتی دارد و به نام کلید مینیاتوری موتوری شناخته می‌شود و زمانی که جریان اضافه بین 5 تا 10 برابر جریان نامی باشد جریان الکتریکی را قطع می‌کند ولی زمان قطع آنها از تیپ  B  بیشتر است بنابراین به فیوز مینیاتوری کندکار معروف هستند.
