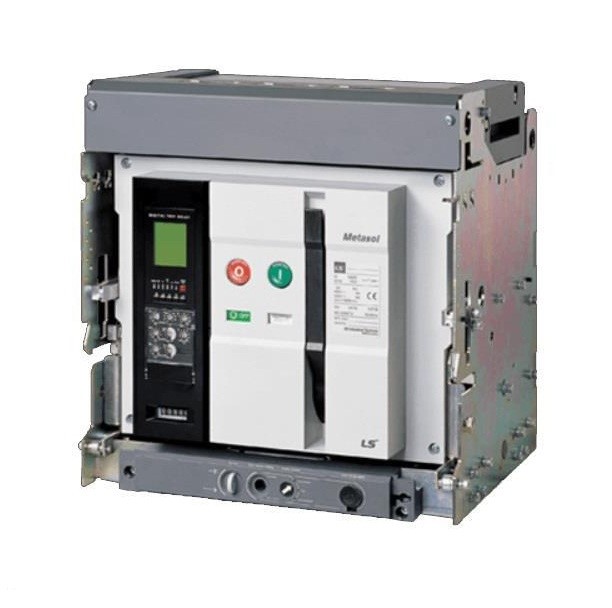

کلید هوایی 3 پل 1600 آمپر فیکس LS متاسل کشویی

کلید هوایی یا به صورت کامل کلید های مدارشکن قدرت هوایی (Air Circuit breaker) نوعی از کلید های اتوماتیک فشار ضعیف هستند که در آمپراژ بالا مورد استفاده قرارمی گیرند. به عبارت دیگر از آنجایی که مکانیزم سیستم اطفاء جرقه در کلید هوایی در هوای آزاد صورت می گیرد لذا به این دسته از کلید ها، کلید های هوایی می گویند. کلید هوایی، کلید فشار قوی ای است که علاوه بر قطع و وصل خط، حفاظت شبکه را نیز بر عهده دارد و در شرایط اتصال کوتاه شدن شبکه، افزایش یا کاهش بیش از حد ولتاژ، افزایش و یا کاهش بیش از حد فرکانس، افزایش حرارت تجهیزات در اثر توان عبوری بیش از حد از آن ها یا اضافه بار، از سنکرون خارج شدن ژنراتورها و غیره مورد استفاده قرار می گیرند.

کلید هوایی 3 پل LS متاسل فیکس دارای رنج جریان 1600 آمپر و قدرت قطع جریان 65 کیلو آمپر است. این کلید همراه با بوبین قطع و وصل و همچنین موتور 200/250 ولت AC/DC عرضه می شود و رله حفاظنی دارد. کلید هوایی LS متاسل 3 پل دارای قابلیت حفاظت از شبکه و قطع و وصل مدار را بر عهده داشته و در مقابل عوامل مختلفی مانند اتصال کوتاه شدن شبکه کاهش یا افزایش بیش از حد فرکانس، افزایش یا کاهش ولتاژ، افزایش حرارت تجهیزات در برابر عبور جریان زیاد و یا اضافه بار، از سنکرون خارج شدن ژنراتورها و غیره از مدار محافظت می کند. این کلید دارای دو عملکرد مهم حفاظت از مدار و سوئیچینگ می باشد. نصب کلید هوایی در ورودی تابلو برق های فشار ضعیف انجام می گیرد.

کلید هوایی فیکس همانطور که از نامش پیداست باید در جای خود فیکس شود و برای تعویض آن باید اتصالات از جمله باسبار کامل باز شود و کلید بعد جایگزین گردد و زمان زیادی برای تعویض آن نیاز است که ممکن است برای بعضی خطوط تولید بصرفه نباشد ، به همین علت کلید های کشویی ساخته شدند ، که از 2 قسمت اصلی تشکیل می شوند :محفظه کشویی و خود کلید . در موقع نصب قسمت کشو روی تابلو نصب میگردد و کلید با چرخاندن یک اهرم به داخل محفظه هدایت می شود و در صورت نیاز به تعویض آن کافیست دوباره اهرم را در حالت مخالف بچرخانیم تا کلید خارج شود و نیازی به نصب و قطع اتصالات نیست.
